[Oracle] PL/SQL Class 8 - CBD 설계, ERwin, 조과제1

2023.11.16

DB 설계 프로그램.

1. 관계: table과 table과의 관계
1) 1:1 ==> pk <-- fk
2) 1:다 ==> pk <--fk
3) 다:1 ==> fk <-- pk
4) 다:다==> 논리관계



##정규화: 설계기법, 설계방법 --> 업무분석 하기 위함

: 데이터베이스에서 중복된 데이터를 제거하고, 논리모델을 정제하는 과정
  정규화는 데이터베이스를 여러개의 테이블로 분할하고, 이들 테이블 사이의 관계를 정의하는 과정을 포함한다.

1번째) 제1정규화: 하나의 테이블에는 하나의 행을 식별할 수 있는 기본키(primery key) 존재.          1:1 관계
                              ( 테이블 분할 X )

2번째) 제2정규화: 기본키에 종속적인 기본키 제거(테이블 분할) ==> 반드시, 제3테이블 생성 됨.     다:다 관계
                              (  제3테이블 생성 )

3번째) 제3정규화: 기본키가 아닌 컬럼에 종속적인 컬럼 제거(테이블 분할)                                        1:다 관계

4번째) 역정규화: 정규화된 테이블을 다시 합치는 기능



## 정규화 장점(정규화 하는 이유)

• 테이블들이 좀 더 좁혀지기 때문에 정렬(중복 최소화, 데이터 불일치 감소) 및 index(목차별 정렬)를 생성할 수 있다.
• 더 많은 테이블이 있기 떄문에 더 많은 clusterd index를 사용할 수 있다.
• index가 작고 경제적이다.
• 테이블당 좀 더 적은 index는 update 성능을 향상 시킨다.
• 더 적은 null 및 불필요한 데이터의 감소는 데이터베이스의 조밀성을 증가시킨다.
• 더 적은 데이터 영향을 주기 때문에 동시에 테이블 잠김(locK)이 감소한다.



(연습1)

Pro _no	Pro_name	Emp_no	Emp_name	Job	License	Charged per hour	worked hour	Total Charge
1	신공항 설계	1001	박원X	Comp.eng	OCP	65000	13	45000
		1002	김상X	Comp.eng	MCSD	40000	16	40000
		1004	한형X	Elect.eng	MCSD	35000	19	65000
2	위성 설계	1002	김상X	Comp.eng	MCSD	40000	24	60000
		1003	김한X	Elect.eng	CCNA	42500	20	50000
		1007	황충X	Aero.eng	CPL	47500	40	1900000
3	댐 설계	1001	박원X	Comp.eng	OCP	65000	27	1755000
		1003	김한X	Elect.eng	CCNA	42500	20	850000
		1005	이지X	Aero.eng	CFA	50000	40	2000000

문제1) 제1 정규화: 기본키 성격의 컬럼을 구분 하시오. (PK 지정)
SQL> project ( pro_no, pro_name)

문제2) 제2정규화: 기본키를 중심으로 테이블 분할 하시오.
SQL> emp ( emp_no(PK), emp_name, job, License, chargedperhour )
          project_work pk (pro_no(PK), emp_no, worked hour)

문제3) 제3정규화: 수당관리 테이블 분할 하시오(JOB &License 컬럼을 기준으로 수당 책정

charge ( job, license, chargedperhour )

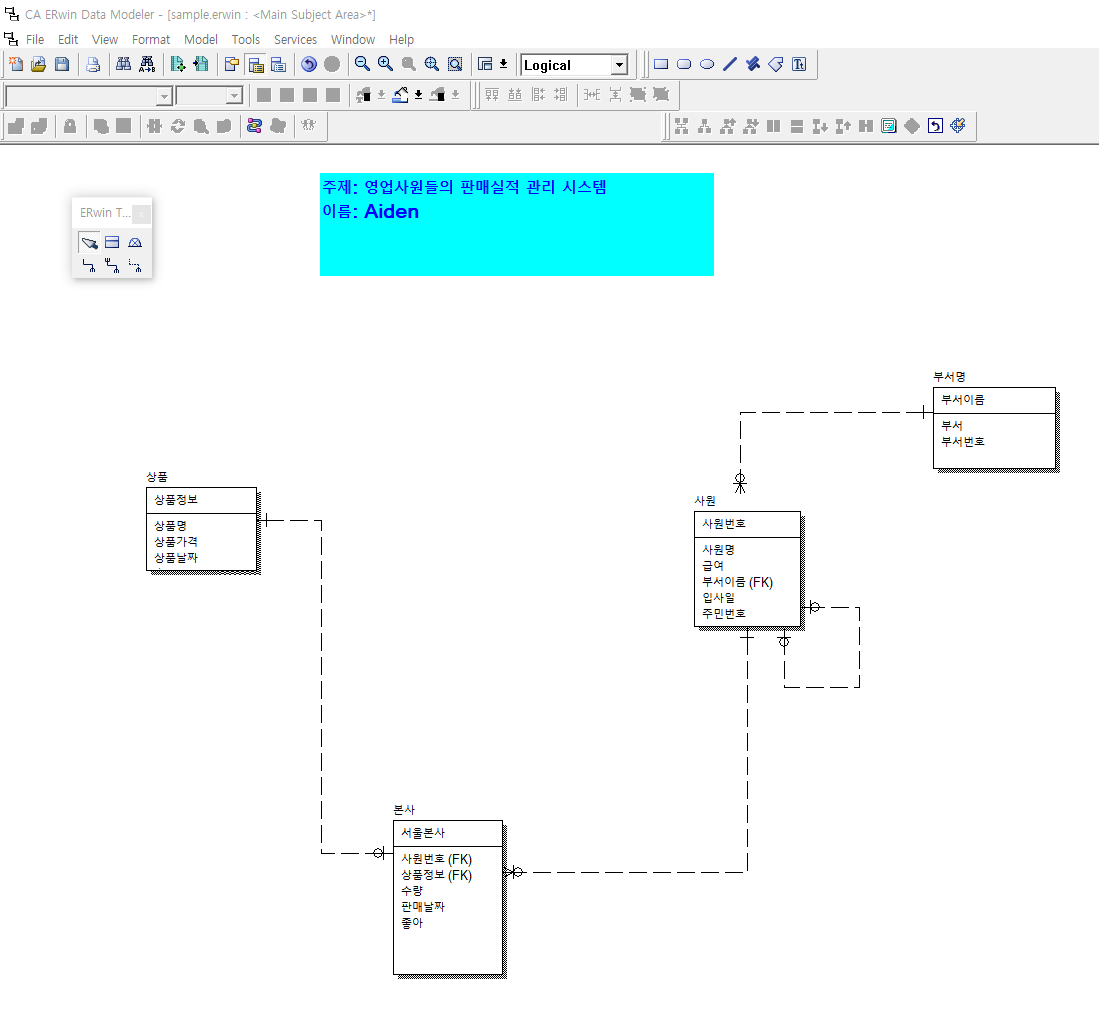

## CA ERwin Data modeler



(과제1)
산업군 내에서 DB를 활용할 Project를 기획하시오.
